Nivel de Protección frente al Rayo

1Ng

2Edificio

3Riesgo

4Resultado

1Densidad de impactos Ng

Localiza el emplazamiento en el mapa y selecciona el valor de Ng de su zona. El mapa (abajo) es la referencia: amplíalo con +/− o ⛶ para leer las isolíneas.

Valor de Ng —

Densidad de impactos sobre el terreno (nº impactos / km² · año)

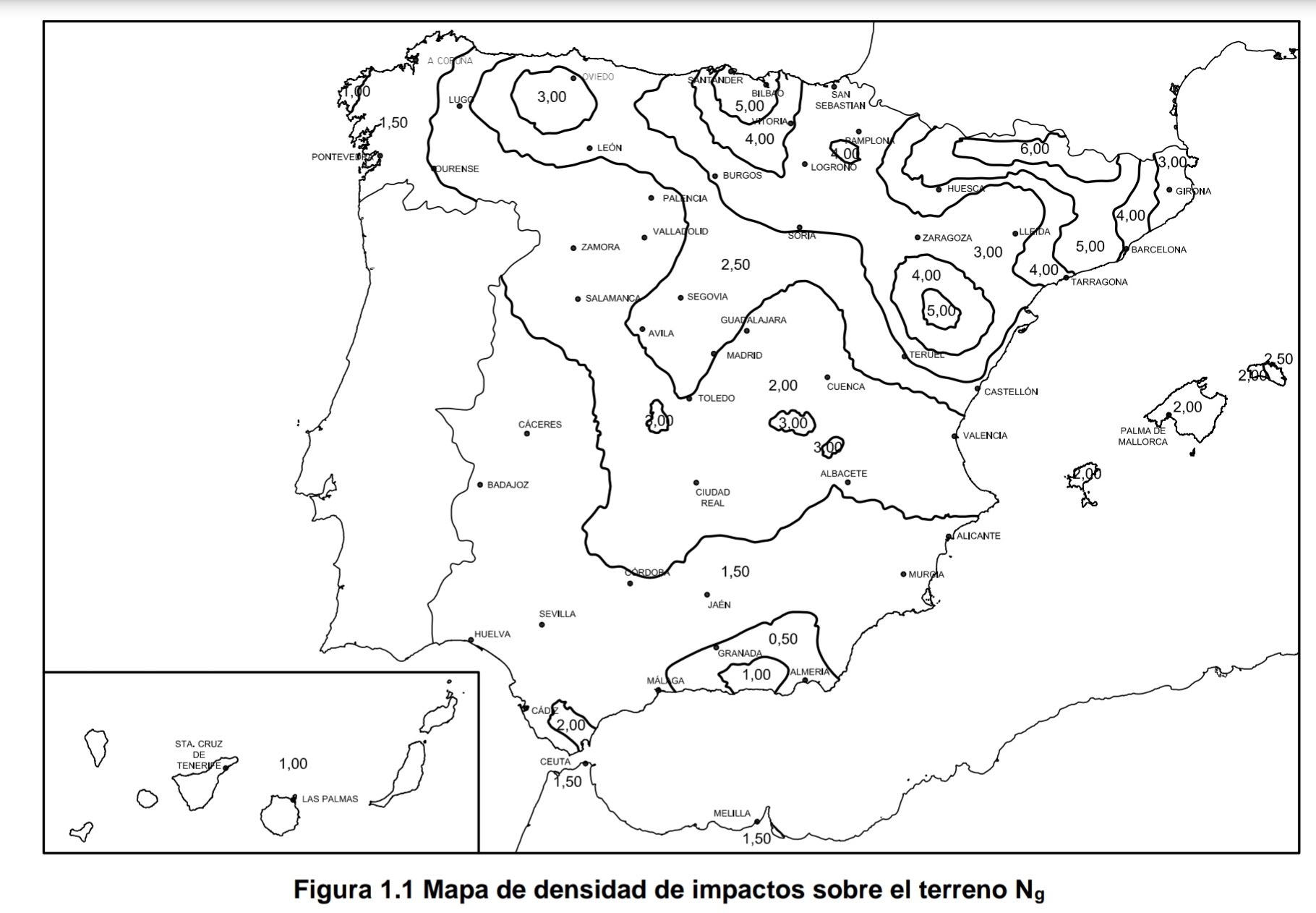

Mapa Ng · CTE DB-SUA 8

2Datos del edificio

Área de captura equivalente · Ae —

Proyección del edificio ampliada 3·H en todo su perímetro, con esquinas redondeadas de radio 3·H.

Opción A — Introducir Ae directamente (m²) · prioritario

Opción B — Calcular a partir de dimensiones

Largo a (m)

Ancho b (m)

Altura H (m)

— m²

Introduce Ae o las tres dimensiones.

C₁ · Entorno del edificio —

Coeficiente relacionado con el entorno (Tabla 1.1)

Frecuencia esperada de impactos · Ne

—

impactos / año

N_e = N_g · A_e · C₁ · 10⁻⁶ — faltan datos (Ng, Ae y C₁).

C₂ · Tipo de construcción —

Según estructura y cubierta (Tabla 1.2). Toca la celda correspondiente.

C₃ · Contenido del edificio —

Tabla 1.3

C₄ · Uso del edificio —

Tabla 1.4

C₅ · Necesidad de continuidad —

Continuidad en las actividades del edificio (Tabla 1.5)

Condiciones especiales

Si se cumple alguna, el nivel de protección será 1 (E ≥ 0,98). Toca para marcar / desmarcar.

Riesgo admisible · Na

—

impactos / año

N_a = (5,5 / (C₂·C₃·C₄·C₅)) · 10⁻³ — faltan C₂…C₅.

3Riesgo y nivel de protección

Ne pendiente — complétalo en la pestaña Edificio

Eficiencia requerida · E

—

E = 1 − N_a/N_e — faltan datos.

Nivel de protección —

Componentes de la instalación según la eficiencia requerida E (Tabla 2.1)

Eficiencia requerida	Nivel
E ≥ 0,98	1
0,95 ≤ E < 0,98	2
0,80 ≤ E < 0,95	3
0 ≤ E < 0,80 ⁽¹⁾	4

(1) Dentro de estos límites de eficiencia requerida, la instalación de protección contra el rayo no es obligatoria.

Los edificios en los que se manipulen sustancias tóxicas, radioactivas, altamente inflamables o explosivas y los edificios cuya altura sea superior a 43 m dispondrán de sistemas de protección contra el rayo de eficiencia E superior o igual a 0,98.

4Resultado e informe

Datos del proyecto opcional

Se incluirán en el encabezado del documento PDF.

Proyecto / Obra

Emplazamiento

Fecha

Resumen del cálculo

Resultado

—
